Demir Çeşitleri



NPU Demir NPI Demir Köşebentler T Demirler Lamalar Silme Demirler IPE Profiller HEA Profiller HEB Profiller Petek Kirişler Ray Demirler İnşaat Demiri
NPU Demir

NPU / Demir kg /mt
40 x 20 x 5,00 mm. 2,87
50 x 25 x 5,00 mm. 1,360
65 x 42 x 5,00 mm. 2,420
80 x 45 x 6,00 mm. 8,65
100 x 50 x 6,00 mm. 10,60
120 x 55 x 7,00 mm. 13,30
140 x 60 x 7,00 mm. 16,00
160 x 65 x 7,50 mm. 18,90
180 x 70 x 8,00 mm. 22,00
200 x 75 x 8,50 mm. 25,30
220 x 80 x 9,00 mm. 29,40
240 x 85 x 9,50 mm. 33,20
260 x 90 x 10,00 mm. 37,90
280 x 95 x 10,00 mm. 41,90
300 x 100 x 10,00 mm. 46,10
320 x 100 x 14,00 mm. 59,50
350 x 100 x 14,00 mm. 60,60
380 x 102 x 13,30 mm. 62,60
NPI Demir

NPI / Demir kg / mt.
80 x 42 x 3,90 mm. 5,94
100 x 50 x 4,50 mm. 8,34
120 x 58 x 5,10 mm. 11,10
140 x 66 x 5,70 mm. 14,30
160 x 74 x 6,30 mm. 17,90
180 x 82 x 6,90 mm. 21,90
200 x 90 x 7,50 mm. 26,60
220 x 98 x 8,10 mm. 31,10
240 x 106 x 8,70 mm. 36,20
260 x 113 x 9,40 mm. 41,90
280 x 119 x 10,10 mm. 47,90
300 x 125 x 10,80 mm. 54,20
320 x 131 x 11,50 mm. 61,00
340 x 137 x 12,20 mm. 68,14
360 x 143 x 13,00 mm. 76,20
380 x 149 x 13,70 mm. 84,00
400 x 155 x 14,40 mm. 92,50
Köşebentler

Köşebentler kg / mt.
25 x 25 x 3 mm. 1,120
30 x 30 x 3 mm. 1,360
40 x 40 x 4 mm. 2,420
50 x 50 x 5 mm. 3,770
60 x 60 x 6 mm. 5,420
70 x 70 x 7 mm. 7,380
80 x 80 x 8 mm. 9,660
100 x 100 x 10 mm. 15,100
120 x 120 x 12 mm. 21,600
140 x 140 x 14 mm. 31,400
150 x 150 x 15 mm. 33,750
200 x 200 x 20 mm. 59,900
T Demirler

T Demir kg / mt.
25 x 25 x 3 mm. 1,290
30 x 30 x 3 mm. 1,340
35 x 35 x 4 mm. 2,000
40 x 40 x 4 mm. 2,380
50 x 50 x 4 mm. 3,720

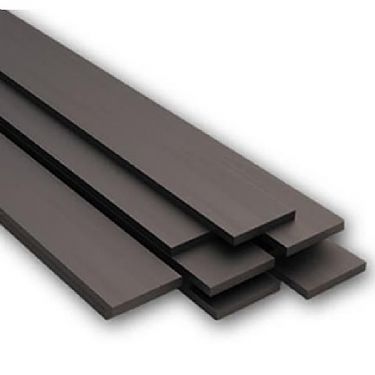

Lamalar

Lamalar kg / mt.                Lamalar kg / mt.
20 x 10 1,570 60 x 12  5,560
25 x 10 1,960 60 x 16 7,100
30 x 10 2,360 60 x 20 9,420
35 x 10 2,750 60 x 25 11,780
40 x 8 2,510 60 x 30 14,130
40 x 10 3,140 70 x 10 5,500
40 x 12 3,770 70 x 20 11,000
40 x 15 4,710 80 x 10 6,280
40 x 20 6,280 80 x 20 12,560
40 x 25 7,850 80 x 25 15,700
50 x 8 3,130 80 x 30 18,840
50 x 10 3,930 90 x 10 7,065
50 x 12 4,710 100 x 10 7,850
50 x 16 6,280 100 x 15 11,770
50 x 20 7,850 100 x 20 15,700
50 x 25 9,800 100 x 25 19,620
50 x 30 11,790 100 x 30 23,550
60 x 10 4,710 120 x 10 9,420
Silme Demirler

Silme Demirler kg / mt.
16 x 3 0,376
20 x 3 0,470
25 x 3 0,588
30 x 3 0,700
20 x 5 0,784
25 x 5 0,980
30 x 5 1,375
40 x 5 1,570
50 x 5 1,960
60 x 5 2,356
IPE Profiller


Boyut
(mm)		 G-Birim Ağırlık
(kg / m)		 h:Yükseklik
(mm)		 b:Genişlik
(mm)		 tw: Gövde Kalınlığı
(mm)		 tf: Flanş Kalınlığı
(mm)		 r: İç Köşe Yarıçapı
(mm)		 1 Çubuk Ağırlığı
( kg / 12.m)		 1 Ton İçin Toplam Boy
(m / ton)
100 8,1 100 55 4, 5,7 7 98 123
120 10,4 120 64 4,4 6,3 7 126 96
140 12,9 140 73 4,7 6,9 7 156 78
160 15,8 160 82 5,0 7,4 9 191 63
180 18,8 180 91 5,3 8,0 9 227 53
200 22,4 200 100 5,6 8,5 12 271 45
220 26,2 220 110 5,9 9,2 12 317 38
240 30,7 240 120 6,2 9,8 15 371 33
270 36,1 270 135 6,6 10,2 15 437 28
300 42,2 300 150 7,1 10,7 15 511 24
330 49,1 330 160 7,5 11,5 18 594 20
360 57,1 360 170 8,0 12,7 18 691 18
400 66,3 400 180 8,6 13,5 21 802 15
450 77,6 450 190 9,4 14,6 21 939 13
500 90,7 500 200 10,2 16,0 21 1097 11
550 106,0 550 210 11,1 17,2 24 1283 9
600 122,0 600 220 12,0 19,0 24 1476 8
HEA Profiller

Boyut
(mm)		 G-Birim Ağırlık
(kg / m)		 h: Yükseklik
(mm)		 b: Genişlik
(mm)		 tw: Gövde Kalınlığı
(mm)		 tf: Flanş Kalınlığı
(mm)		 r: İç Köşe Yarıçapı
(mm)		 1 Çubuk Ağırlığı
(kg = 12,1m)		 1 Ton İçin Toplam Boy
(m / ton)
100 16,7 96 100 5,0 8,0 12 202 60
120 19,9 114 120 5,0 8,0 12 241 50
140 24,7 133 140 5,5 8,5 12 299 40
160 30,4 152 160 6,0 9,0 15 368 33
180 35,5 171 180 6,0 9,5 15 430 28
200 42,3 190 200 6,5 10,0 18 512 24
220 50,5 210 220 7,0 11,0 18 611 20
240 60,3 230 240 7,5 12,0 21 730 17
260 68,2 250 260 7,5 12,5 24 825 15
280 76,4 270 280 8,0 13,0 24 924 13
300 88,3 290 300 8,5 14,0 27 1068 11
320 97,6 310 300 9,0 15,5 27 1181 10
340 105,5 330 300 9,5 16,5 27 1271 10
360 112,0 350 300 10,0 17,5 27 1355 9
400 125,0 390 300 11,0 19,0 27 1513 8
450 140,0 440 300 11,5 21,0 27 1694 7
500 155,0 490 300 12,0 23,0 27 1876 6
550 166,0 540 300 12,5 24,0 27 2009 6
600 178,0 590 300 13,0 25,0 27 2154 6
HEB Profiller
Boyut
(mm)		 G-Birim Ağırlık
(kg / m)		 h:Yükseklik
(mm)		 b:Genişlik
(mm)		 tw: Gövde Kalınlığı
(mm)		 tf: Flanş Kalınlığı
(mm)		 r: İç Köşe Yarıçapı
(mm)		 1 Çubuk Ağırlığı
( kg / 12.m)		 1 Ton İçin Toplam Boy
(m / ton)
100 20,4 100 100 6,0 10,0 12 247 49
120 26,7 120 120 6,5 11,0 12 323 37
140 33,7 140 140 7,0 12,0 12 408 30
160 42,6 160 160 8,0 13,0 15 515 23
180 51,2 180 180 8,5 14,0 15 620 20
200 61,3 200 200 9,0 15,0 18 742 16
220 71,5 220 220 9,5 16,0 18 865 14
240 83,2 240 240 10,0 17,0 21 1007 12
260 93,0 260 260 10,0 17,5 24 1125 11
280 103,0 280 280 10,5 18,0 24 1246 10
300 117,0 300 300 11,0 19,0 27 1416 9
320 127,0 320 300 11,5 20,5 27 1537 8
340 134,0 340 300 12,0 21,5 27 1621 7
360 142,0 360 300 12,5 22,5 27 1718 7
400 155,0 400 300 13,5 24,0 27 1876 6
450 171,0 450 300 14,0 26,0 27 2069 6
500 187,0 500 300 14,5 28,0 27 2263 5
550 199,0 550 300 15,0 29,0 27 2408 5
600 212,0 600 300 15,5 30,0 27 2565 5

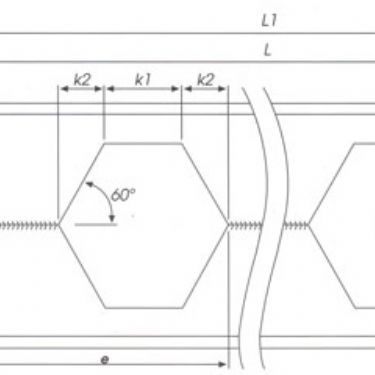

Petek Kirişler

Petek Kirişler Başlıca Kullanım Alanları

Çatı krişleri, kat krişleri, kolonlar, otoparklar, prefabrik yapılar, fabrika binaları, üst geçitler, hangarlar vb. çelik konstrüksiyon uygulamaları

Petek Kirişlerin Avantajları

  • Oluşan ve istenen mimarinin en az malzeme ile yapımını sağlar.
  • Kiriş gözenekleri tesisatın daha kolay döşenmesine olanak vererek, yapı yüksekliğinden tasarruf sağlar.
  • Yapıya esneklik ve estetik katar.
  • Yapıdaki bitim süresini kısaltarak zaman tasarrufu sağlar.
  • Yapıdaki mal, can ve iş güvenliğinin artırarak aydınlık, ferah iç mekanlar oluşturur.
  • Taşıma kabiliyeti sayesinde yapıya %40´a varan ağırlık tasarrufu sağlar.
  • Yapının maliyetini düşürerek, minimum maliyetle geniş ve açık alanlar oluşturur.
  • Eksenal yüklerin hafif olduğu durumlarda çok etkilidir. ( Kalkan duvar direkleri, rüzgar direkleri gibi. )

Ray Demirler

H: mm B1: mm B2: mm S: mm kg/m
S 10 75 35 56 10 11,00
S 12 80 34 65 7 12,00
S 14 80 38 70 9 14,00
S 18 93 43 82 10 18,30
S 20 100 44 82 10 20,00
S 24 115 53 90 10 24,43
S 33 134 58 105 11 33,47
S 41 138 67 125 12 40,95
S 49 149 67 125 14 49,43
S 54 154 67 125 16 54,54
S 64 172 74 150 16 64,92
İnşaat Demiri

NERVÜRLÜ VE DÜZ İNŞAAT DEMİRİ AĞIRLIK TABLOSU
Çap (mm) mt / kg 12 mt / kg
8 mm 0.365 4.750
10 mm 0.617 7.404
12 mm 0.888 10.656
14 mm 1.208 14.496
16 mm 1.578 18.936
18 mm 1.998 23.976
20 mm 2.466 29.592
22 mm 2.984 35.808
24 mm 3.551 42.612
25 mm 3.853 46.236
26 mm 4.168 50.016
28 mm 4.834 58.008
30 mm 5.549 66.588
32 mm 6.313 75.756
36 mm 7.990 95.880
40 mm 9.865 118.380
